Schüco ASE 80.HI TipTronic
Özel motor ve kumanda teknolojisine yüksek ısı yalıtımlı mekatronik Sürme Sistem
Yüksek ısı yalıtımlı Schüco Sürme Sistem ASE 80.HI TipTronic (High Insulated), on iki farklı açılma seçeneği ile otomatik motorlu sürme sistemlerinin planlanmasında benzersiz tasarım özgürlüğü sunar. Modüler olan ve ölçeklendirilebilen profil sistemi, kapalı mekanizma bileşenleri sayesinde açık durumda dahi tasarımını korumaktadır.

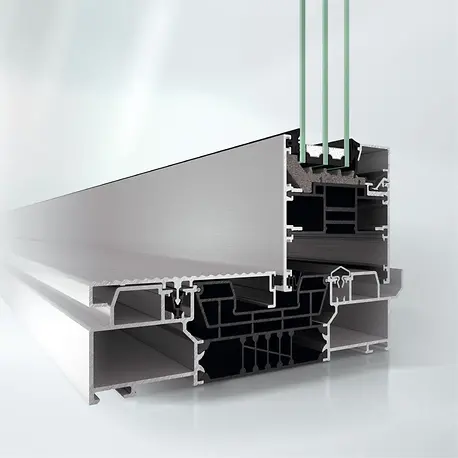

Alüminyum profilleri özel geliştirilmiş tahrik ve kumanda kombinasyon halinde teknolojisi ile 600 kg'a kadar kanat ağırlıkları ve 18 m'ye kadar kanat sürme yolları ile şeffaf ve aydınlık yaşama alanları için, büyük ölçekli yapılara imkan sunar. Entegre sensörler ise güvenli şekilde çalıştırılma imkanı verir.
En yüksek seviyede bireysel kullanıcı konforu için örn. çeşitli tuşlar, Schüco uygulaması ve ev otomasyonuna olan bağlantı gibi çok sayıda kullanım opsiyonu mevcuttur.
Mekatronik Sürme Sistemnin başka avantajları: Kablo geçişleri olmadan sinyal ve enerji aktarımı, entegre ana kontrol cihazı ve işletime alma asistanı hızlı üretim ve montajın yanı sıra servis ve bakım yapılması gereken durumlarda kolayca erişim sağlar.
- Profile entegre motor ve kumanda elemanları bazında yenilikçi teknoloji
- Oniki çeşit açılma tipi: Sistemde geniş tasarım imkanı
- Görsel durum göstergeli, yüksek kaliteli kumanda: direkt kanada monte edilmiş kumanda ile rahatça kontrol
- Çok varyasyonlu kullanım imkanı: Kanatta kumanda tuşu, duvar tuşu, Schüco uygulaması veya ev otomasyonuna olan bağlantı vasıtasıyla
- Schüco Building Skin Control (BSC) ile sistemle uyumlu: Sürme elemanlarının otomatik kumandası ve denetimi mümkündür
Kanat yüksekliği min.: 1635 mm
Maks. kanat yüksekliği: 3500 mm
Kanat yüksekliği min.-maks.: 1635…3500 mm
Kanat genişliği min.: 818 mm
Maks. kanat genişliği: 3500 mm
Kanat genişliği min.-maks.: 818…3500 mm
Kanat çerçevesi görünüm genişliği: 82 mm
Kenetleme alanı görünüm genişliği min.: 92 mm
Sistem montaj derinliği min.: 180 mm
Sistem montaj derinliği min. – maks.: 180…292 mm
Pencere Uw değeri (>=): 0,99 W/(m²·K)
Ses yalıtım endeksi RwP maks.: 45 dB(A)
Su geçirimsizlik: E 900
Hırsızlığa dayanım: maks. RC2
Kullanım şekli: elektrikli
Maks. kanat ağırlığı: 600 kg
Maks. görünüm genişliği: 82mm
Maks. cam/panel kalınlığı: 60 mm
Çerçeve Uf değeri (>=): 1,4 W/(m²·K)
Pencere kanadı derinliği: 80 mm
Eleman genişliği maks.: 21000 mm
Eleman yüksekliği maks.: 3500 mm
Çerçeve alın derinliği: 0 mm
Direk görünüm genişliği min.: 92 mm
Direk görünüm genişliği min.-maks.: 92…117 mm
Ön yüz görünüm genişliği min.: 172 mm
Ön yüz görünüm genişliği min.-maks.: 172…192 mm
Cam/panel kalınlığı min.-maks.: 36…60 mm
Eşik yüksekliği: < 12.5 mm
Kapsam: Dış mekan kullanımı, Konut inşaatı, Ticari projeler
Geçmeli bağlantı: Evet
Ön yüz uygulaması: Evet
Sabit alanlar(Sabit kanat: Evet
Ray sayısı: 1 hatlı, 2 hatlı, 3 hatlı
Yürütme rayı malzemesi: Çelik
Yüzeyler: Toz, Eloksal, Boya
Gizli kilit sistemi: Evet
Gizli motor sistemi: Evet
Kullanım kuvvetleri: Sınıf 1
TipTronic: Evet
Elektronik motor: Evet
Açılım şekli/tipi: Tip 1A, Tip 1B, Tip 1D, Tip 2A, Tip 2A/1, Tip 2C, Tip 2D, Tip 2D/1, Tip 3E, Tip 3E/1, Tip 3F
Sürekli fonksiyon ispatı: Sınıf 3
Hava geçirgenliği: Sınıf 4
Rüzgar yükü direnci: C5/B5
Elektronik denetleme: Evet
CE-işareti: Evet
Renkten bağımsız: Evet
